按这次去中频炉去地条钢的2017年6月30日前归零的节奏，很多地方政府积极行动。中频炉围剿战役现阶段取得了一定成果，很多读者朋友留言说中频炉去之后，废钢怎么办？还有的在说中频炉去完会后流入到转炉，也是一样，转炉的废钢添加比例上来也一样。其实这里面我们都存在着严重的误区，今日咱们就把这个误区说清楚，厘明白。

什么是废钢，也许很多人说，废钢这还不明白，就不是废旧物资中不用的钢铁吗？其实废钢的定义是这样的：废钢是指已报废的钢产品（含半成品）以及机器、设备、器械、结构件、构筑物及生活用品等钢铁部分。

那么钢铁生产企业在回收废钢环节都有一些什么样的要求和质量标准、分类呢？笔者了解到当前国内高大上的宝钢集团对废钢的回收从清洁度、残余元素、以及废钢品种分类等有详细的要求。

第一条：清洁度

宝钢集团要求所有类别废钢不得混入污物、有色金属或任何类别的外来材料，不得有过量的铁锈和腐蚀，但是并不排除有微量的偶然的夹杂物。废钢要求干净、干燥、无油、无异物。若废钢表面有泥沙、泥块、水泥、油污、橡胶、珐琅、塑料、铸件表面的粘沙等应予以清除，不得混有炉渣、耐火材料等夹杂物。废钢中不允许混有合金废钢，合金废铁及有色金属等。不允许有成套机械、设备及结构件；废钢中不允许有密闭容器、易燃、易爆物品、放射性及有毒物品等。管状废钢应两端开口，需能直接观察到管内状况；直径或厚度大于200mm的轧辊类非均质材料必须纵向切开。

第二条：残余元素

所谓的残余元素是指不是有意加入的，而是废钢中本身残留的某些合金元素，如：铜、铬、镍、锡、钼、铅、钨、硫、磷等。一般废钢要求碳含量小于2.0％，硫含量、磷含量均不大于0.050％,镍、铬、铜的质量分数各不大于0.30%；除锰、硅以外，其他残余元素含量质量分数总和不大于0.60%,且不得含有《废钢铁》国家标准GB4223-2004中规定的不应含有的其他成分。

第三条：对于废钢铁品种的分类

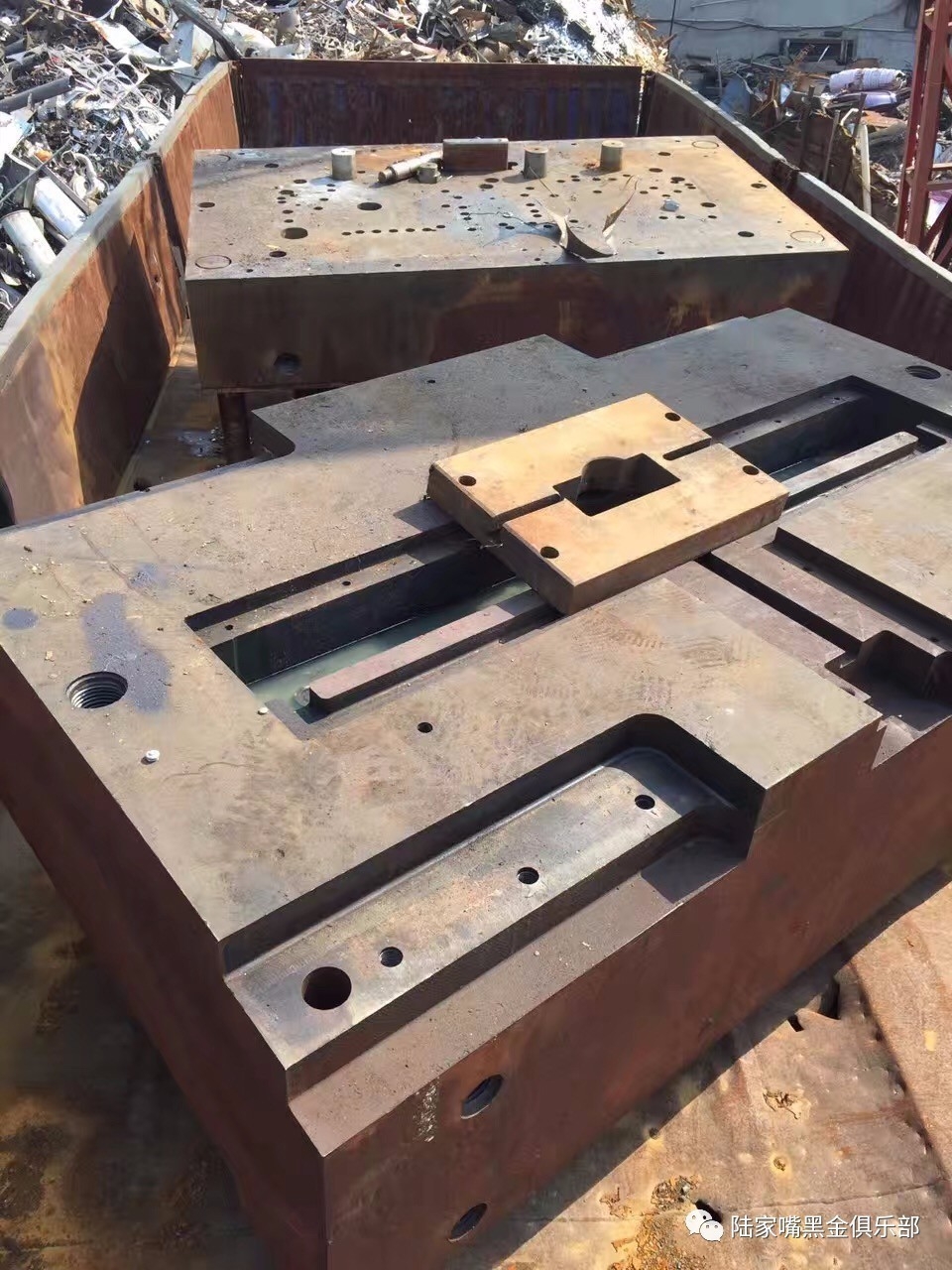

废钢铁包括普通废钢（重型废钢、中型废钢、轻型废钢、打压包块、渣钢等）、低合金废钢（合金结构钢、轴承钢、弹簧钢等）、合金废钢（工模具钢、高速工具钢、不锈钢、高温合金、钛合金等）以及废铁（灰口铸铁、白口铸铁等）

笔者之所以把这三条摘录于此，不知道诸位读者看懂没有？笔者是想告诉大家，废钢进中频炉与进转炉是有本质区别的，不是所有的废钢都能进转炉。根据宝钢的这个标准对质量要求还有提及根据自身转炉及电炉大小及原料配比各自有自身的采购品种偏好和入炉质量标准。一般是按照废钢的外形尺寸、特征值和单重分类,长、宽、厚度及单重均有上下限要求及特征值，具体需参见各钢厂废钢采购标准。

所以我们大家想的废钢，在进转炉炼钢环节大家要明白，只有同钢种、比较接近的钢种才好入转炉，而不是像中频炉一样，什么样的废钢都可以放在一起熔炼。正常一炉钢水上百吨，如果添加的废钢其它杂质、参与元素太多，是特别不利于后道工序的冶炼，容易形成废钢废坯，生产效率大大的降低，反而是不利的。

我们现在所预期的中频炉停完后，废钢大量进去转炉炼钢根本不现实，这里面涉及到的是废钢种类的筛选，质量的区分，高炉钢厂也不是收所有的废钢。像这种合金结构钢、轴承钢、弹簧钢、工模具钢、不锈钢、高温合金等都是属于特钢，成分中C、Mn、Gr、Cr、Mo、Ni、Cu、W等超标，是无法用于生产HRB400或者Q235、Q345这些普碳钢种的。在生产HRB400或者20MnSi、Q235、Q275、Q345这些材质的铁水、钢水中添加的一般应该是与之相近的钢筋头、普碳低合金板等的板头板尾等。

对于像冷轧汽车钢、彩涂板、镀铝锌一类的冷轧薄板等废钢是不会直接入炼建筑钢材的转炉的，只会在有相应生产产品的钢厂中得到回收利用。而含合金元素的的这些特中钢、高碳钢等则进入像特钢生产企业为主，比如像长城特钢、东北特钢、宝钢特钢、宏晟重工等这类的电炉、电弧炉炼钢生产企业。用来生产合金钢，如轧辊钢、大型的锻造圆钢、齿轮钢等。

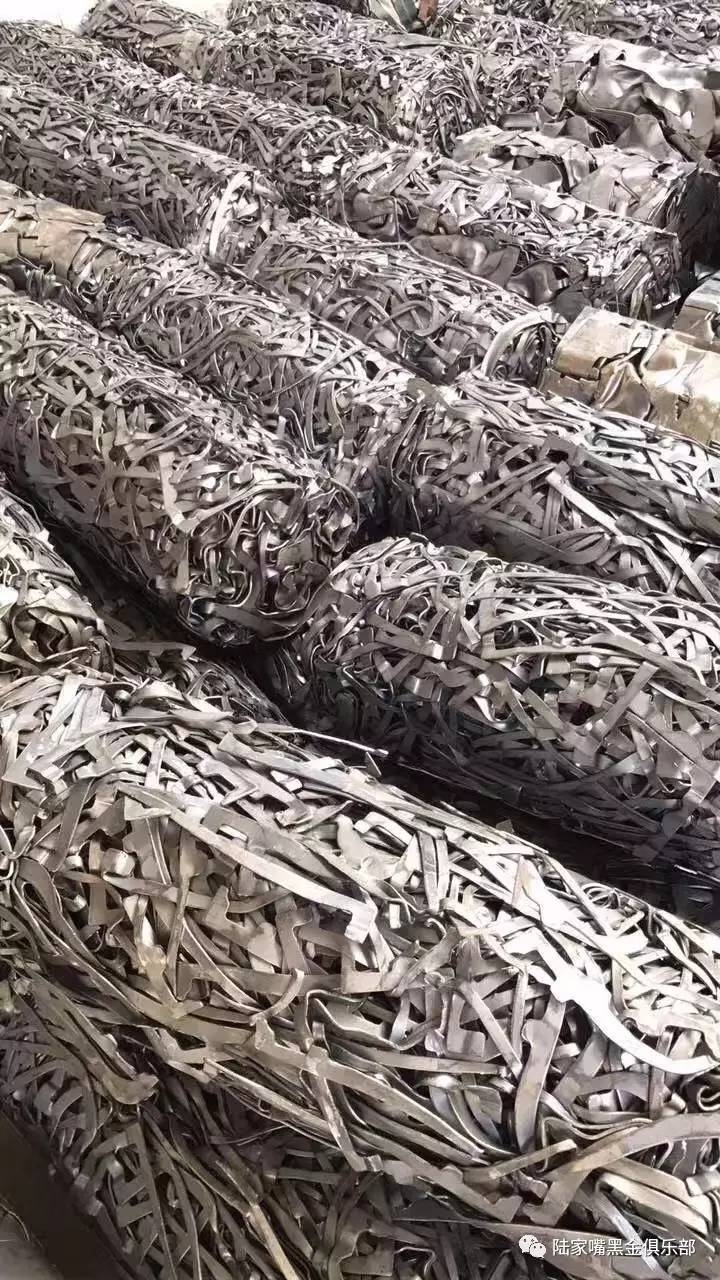

我们大家都知道宝钢目前主要产品为冷轧汽车板及硅钢等，故而采购的废钢主要品种为冷轧汽车板散片、打包块、钢板边角料、电工钢废钢、拆船板并配以破碎料及炉料。冷热轧、镀锌板薄料由于对比重问题不采购散片，仅采购打包块，但由于存在包芯参杂等质量问题，宝钢当前基本已停止采购；

此外沙钢其主要产品为螺纹钢，故其主要采购废钢品种为炉料、重废配以中小废及普通废钢打包块，但由于中频炉钢厂已经关停，包括福建、浙江等地在内的废钢料大量涌入沙钢，所以除炉料重废等较为优质的废钢品种外其余普废类废钢价格下调明显，价差已经日益凸显；同时与钢厂交流得知相比于矿石，废钢性价比已经凸显，很多原先不采购废钢的长流程钢厂也于去年底前开始采购废钢，大部分也以纯净废钢及重废类废钢为主，低品类废钢由于纯净度、对比重等问题导致现在进一步萎缩，后续或乃至无人问津。

我们表面看起来废钢是可以都进钢厂炼钢的，但是实际上钢厂炼钢，各个钢厂炼的钢种、牌号不一样，要区分开来看。故而预期中转炉炼钢能增加或者弥补因去完中频炉地条钢后带来的缺口，就是错误的。是能弥补一部分，但是这部分弥补按照全国螺纹钢产量2亿吨来算，按照提高5%左右的标准（还得考虑是不是有足够的废钢给到转炉钢厂）则至多1000万吨。况且钢厂提高转炉废钢的入炉比例在年前开始发挥到极限，后续的增长空间真的是非常有限。

而大家寄希望的电弧炉炼钢，笔者则认为是目前都在去中频炉去产能，新增电弧炉的产能肯定是没有希望，得不到批文，没有合法手续，谁敢大笔投资呢？能上电弧炉的应该是那些之前有备案，但实际上不是用电弧炉在生产的。但是虚假申报，被查出来，是否会处理，或是否允许更换电弧炉呢？这就涉及到政策的执行力度问题。

弄明白废钢与转炉炼钢的区别，对于我们端正废钢认识的误区，有很大的帮助。希望大家在废钢的问题上有更多的探寻。
